大顆粒耐磨修補劑MSDS
1 化學品名稱及公司識別
| 產品名稱 | 大顆粒耐磨修補劑 |
| 產品類型 | 環氧樹脂 |
| 制造商產品代號 | 801 |
| 危險貨物分類 | 一般化學品 |
| 公司介紹 |
|
| 制造商/供應商名稱 | 淄博金帆耐磨材料科技有限公司 |
| 地址 | 淄博市淄川區昆侖鎮康家塢工業區 |
2 組成信息
| 名稱 | CAS代碼 | 含量（wt%) |
| 環氧樹脂 | 25068-38-6 | 10-30 |
| 氧化鋁 | 1344-28-1 | 30-60 |
| 固化劑 | 68082-29-1 | 25-50 |
| 不含石棉、鉛（Pb），不含汞 (Hg)和鉻（Cr6+）。 | ||
3 危險性信息
| 毒性 | 對皮膚和眼睛有輕微的刺激作用，可以導致過敏性皮炎。 |
| 侵入的主要途徑 | 眼睛，皮膚接觸。 |
| 體征和癥狀 | 對于敏感性個體，接觸皮膚會導致過敏性皮炎。接觸眼睛會導致中度發炎。 |
| 過分接觸或攝入的影響 | 長期或重復接觸，會加重現有的皮膚病，過敏。意外吞食會造成消化道損害。 |
4 急救措施
| 吸入 | 移至通風處，如果癥狀持續，立即到醫院治療。 |
| 皮膚接觸 | 皮膚接觸，應立即擦拭，然后用洗滌劑和清水沖洗皮膚，并除掉污染的衣物和鞋，出現其它癥狀應立即就醫。 |
| 眼睛接觸 | 立即用大量清水沖洗眼睛至少15分鐘，并到醫院治療。 |
| 食入 | 不要進行催吐，并請其他人去找醫生。 |
5 消防措施
| 閃點 | >93℃(泰克閉口杯法) |
| 引燃溫度 | 未測定 |
| 爆炸上限 | 未測定 |
| 爆炸下限 | 未測定 |
| 危險特性 | 無 |
| 滅火劑 | 大火時使用于化學物品、泡沫或水霧。小火時使用二氧化碳、化學物品或水霧。可以水冷卻暴露于火災中容器 |
| 特殊的滅火程序和設備 | 撲滅涉及化學物品的大火時，應佩戴自給式呼吸設備及防護衣物。根據當地緊急計劃，決定是否需要撤離或隔離該區域 |
| 有害燃燒產物 | 二氧化硅。二氧化碳及微量的未完全燃燒的碳化物 |
| 禁止使用的滅火劑 | 未確定 |
6 泄漏應急處理
6.1 泄漏應采取的措施：
擦去泄漏的物質。
若大量泄漏應保持使用場所通風良好。
將殘余物放在通風處并允許其固化成膠狀。
7．操作處置與儲存
7.1 操作處置：避免與皮膚及眼睛接觸。避免吸入其蒸氣。不可內服，置于通風良好處使用。施行良好工業衛生措施，請于操作后進行清洗，尤其在飲食或抽煙之前。遠離火星及火焰。
7.2 儲存：儲存在避光的陰涼干燥處，保持容器密封。遠離火星及火焰。儲存時避免水或濕氣。
8 接觸控制/個體防護
8.1 眼睛防護：使用適當的防護安全眼鏡。
8.2 皮膚防護：使用橡膠或塑料手套。
8.3 呼吸系統防護：使用呼吸防護設備，除非有充分的局部通風排氣設備。
9 物理及化學性質
| 外觀 | 淺色粘稠液體 |
| 氣味 | 輕微 |
| ph值 | 不適用 |
| 水溶性 | 微溶 |
| 比重 | 1.5 |
| 蒸汽壓力 | 不適用 |
| 蒸汽密度 | 不適用 |
| 揮發速率(乙醚=1) | 不適用 |
10 穩定性及反應性
| 穩定性 | 穩定 |
| 聚合的危險性 | 和固化劑會發生反應，放出大量的熱，會導致聚合反應不可控制 |
| 不相容性 | 酸、堿等 |
| 避免的情況 | 遠離溫度高于50℃的熱源 |
|
危害性分解產物(非熱分解時) |
無 |
11 毒理學信息
| 健康危害 | 參閱第3部分 |
| 致敏性 | 未知 |
| 致突變性 | 未知 |
| 致生殖遺傳性 | 未知 |
| 致癌性 | 未知 |
| 其它健康危害信息 | 無適合的資料 |
12 生態學信息
| 環境影響及其分布 | 無可用數據 |
| 環境影響 | 對水生有機體無有害影響 |
| 生物積累性 | 無生物累積能力 |
13 廢棄處置
13.1 處理方式：可依據國家或當地法規進行廢棄處理。
14 運輸信息
14.1 運輸：本品為不易燃產品，可以采用正常運輸。
15 法規信息
15.1 按政府或當地有關的工作場所安全使用化學品的規定。
16 其它信息
本安全數據資料是實驗室條件下獲得，由于使用條件的差異，使用者要參照這些數據和使用條件進行分析和試驗。博潤公司不擔保銷售博潤產品和特定工況下使用博潤產品出現的問題，不承擔任何直接，間接或意外損失責任。用戶在使用過程遇到什么問題，可以和博潤公司技術服務部聯系，我們將為您提供一切幫助。
大顆粒耐磨修補劑TDS
產品簡介
金帆大顆粒耐磨修補劑BR801是由耐磨陶瓷微球、超硬耐磨微粉等組成的室溫固化的雙組分環氧復合材料。
本產品為領先技術，具有如下優點：
①操作性好，可立面施工，涂層厚度可達6mm以上。
②固化速度快，減少停車時間。
③固化后的涂層附著堅固，具有優異的耐磨損、耐沖擊性能。
④極易進行混膠及施膠操作，固化之前的施工涂層可直接蘸水抹平。
⑤產品為安全的環保材料。
典型用途

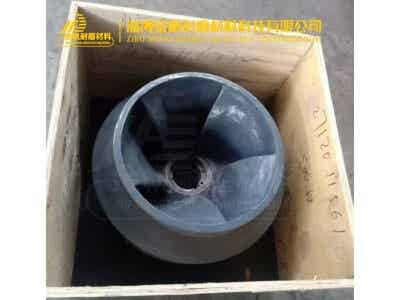

用于高負荷、大于3mm顆粒沖蝕磨損設備的大面積修復和預防護。如管道、彎管、磨煤機內壁，溜槽、渣漿泵、旋液分離器、離心機葉輪和殼體等的磨損修復及防護。適用于洗煤、選礦的洗選分離系統；電廠、水泥廠和港口集料、輸料系統等。
固化前特性
A組分特性
|
|
典型值 | 范圍 |
| 外觀 | 灰色膠泥狀 |
|
| 密度(g/cm3) | 2.10 | 2.00-2.20 |
B組分特性
|
|
典型值 | 范圍 |
| 外觀 | 黑色膠泥狀 |
|
| 密度(g/cm3) | 2.2 | 2.00-2.30 |
混合特性
|
|
典型值 |
范圍 |

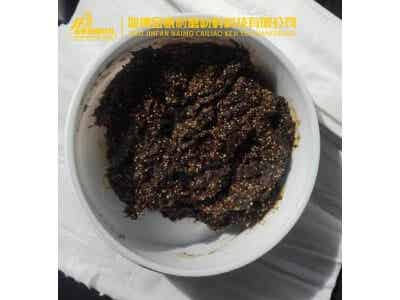

| 外觀 | 灰色膠泥狀 |
|
| 重量比 | A:B=2:1 |
|
| 體積比 | A:B=2:1 |
|
| 涂敷面積 | 700cm2@6.3mm厚/公斤 |
|
| 適用期(min) | 40 | 30-5 |
| 運行前室溫最短固化時間(h) | ||
| 50%負荷 | 7 |
|
| 100%負荷 | 24 |
|
固化后特性
|
|
典型值 |
| 硬度(邵氏D)(GB/T2411-1980) | 90 |
| 剪切強度(MPa)(GB/T7124-1986) | 9 |
| 抗壓強度(MPa)(GB/T1041-1992) | 110 |
| 拉伸強度(MPa)(GB/T6329-1996) | 30 |
| 彎曲強度(MPa)(ASTM D790) | 50 |
| 固化收縮率(MPa)(ASTM D2566) | 0.0006 |
| 工作溫度(℃) | -50-121 |
使用說明
清理和準備：打磨待修表面，露出金屬本體并使之粗糙。
調膠：根據用量，按比例充分混膠，使之成為均一的顏色。
涂膠：用膠鏟將膠涂敷在修補面，用力壓實，排除膠層中的縫隙、氣孔，成型、抹平。涂膠前應用膠在要涂覆的表面浸潤一下，減少表面的氣泡，增大接觸面積。
固化：按運行前室溫最短固化時間固化。如AB組分的調膠溫度低于15℃，應預熱到32℃，但不要超過40℃。
注意：溫度高、調膠量大，適用期會縮短；反之，適用期會延長。環境溫度低于10℃，可預熱修補面；氣溫高時固化加快，可減少調膠量。
注意事項
遠離兒童存放。建議在通風良好處使用。
若不慎接觸皮膚，要先擦拭，然后用清水沖洗；若不慎接觸眼睛，立即用清水沖洗，并到醫院檢查。
詳細資料請參閱本品的MSDS。
包裝規格
訂貨代號：80101，10Kg/套。
其中：A組分6.67Kg/罐，B組分3.33Kg/罐。
貯存條件
在8-28℃陰涼干燥處貯存。
貯存期：二十四個月。
