一、設備適用范圍與功能介紹
1.1 適用范圍：主要用于檢測動力電池保護板的各項功能指標是否在參數范圍以內，從而給工作人員提供一套檢測標準。主要用于保護板生產廠家以及動力電池生產廠家的動力電池保護板測試。

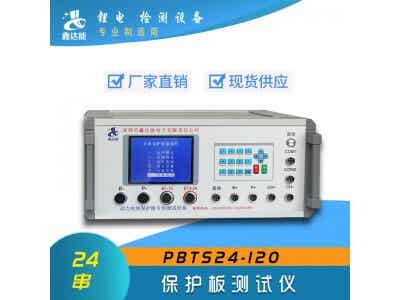

1.2 功能介紹：PBTS保護板測試系統，分為快速測試和精確測試兩種。 【鑫達能】鋰電池保護板測試儀，電池保護板檢測設備
精確測試：可精確檢測動力電池保護板的各項功能參數的精確值（誤差為5mv），方便樣品的調試和開發，給研發人員提供一套用于快速檢測的標準。
快速測試：根據保護板的設計參數，設定測參數來進行快速測試，方便保護板生產廠家以及動力電池生產廠家大規模快速檢測出貨。同時適用于各種硬件方案及部分軟件方案保護板測試。
二、測試設備主要性能
2.1 常規測試項目：內阻測試，過充過放測試，過充恢復過放恢復測試，過流測試（充電過流和放電過流）過充保護電壓、過充恢復電壓、過放保護電壓、過放恢復電壓、過流保護等。
2.2 特有測試項目：
短路保護測試（指的是真正的短路保護測試微秒級的）。
單節自耗電測試（指的是每節真實準確的自耗電）。
均衡電流與均衡電壓（能準確地抓出均衡電流和均衡開啟電壓）。
2.3 支持測試的保護板種類：
磷酸鐵鋰、三元鈷酸鋰、錳酸鋰
三、技術參數
3.1 大電流模組：電流級別是150A，電流精度0.1A。
3.2 電壓模組：電壓范圍0.5-5V，可程控輸出0.5-5V，電壓精度5mV。 【鑫達能】鋰電池保護板測試儀 保護板自動測試儀
3.3 短路模組：超級電容，完全模擬pack電池電壓，瞬間對保護板進行短路，精準抓捕短路時間和電流。
四、設備參數
|
測試項目 |
測試范圍 |
精度 |
|
測試串數 |
1-24串 |
|
|
基準電壓 |
三元鋰電(3.8V)，磷酸鐵鋰(3.0V) |
|
|
過充保護電壓 |
0.5-5V |
±5mV |
|
過放保護電壓 |
0.5-5V |
±5mV |
|
過充恢復電壓(自恢復) |
0.5-5V |
±5mV |
|
過放恢復電壓(自恢復) |
0.5-5V |
±5mV |
|
過充保護電流 |
1-40A |
±0.1A |
|
過放保護電流 |
1-150A |
±0.1A |
|
均衡開啟電壓 |
0.5-5V |
±5mV |
|
均衡實時電流 |
0-1000mA |
±1mA |
|
過流保護延時 |
0-15S |
±1mS |
|
過充保護延時 |
0-20S |
±1mS |
|
過放保護延時 |
0-20S |
±1mS |
|
單節自耗電 |
0-500uA |
±1uA |
|
回路內阻 |
0-500mΩ |
±1mΩ |
|
短路保護（6串以上） |
0-9999us |
±1uS |
|
適用范圍 |
市面所有硬件方案保護板及部分軟件板（特殊測試項目需溝通） |
|
五、產品外觀結構及工作環境要求
5.1設備尺寸：儀器本身體積520×450×220mm，凈重20KG。 【鑫達能】鋰電池保護板測試儀 保護板自動測試儀
