上圖:在卷繞過程中實時檢測裸電芯單側(極耳測)同一圈內和相鄰圈間正負極片、上下隔膜四種物料間邊緣的錯位值,并實時保存相應的數據、圖片、數據曲線和對應的裸電芯保存至工控機。檢測項包括:隔膜和正極寬度方向偏差:±0.4mm;負極和正極寬度方向偏差:±0.3mm;隔膜和正極長度方向偏差:±1mm;圓柱電芯的漏黑、螺旋的缺陷類型。

膠帶檢測

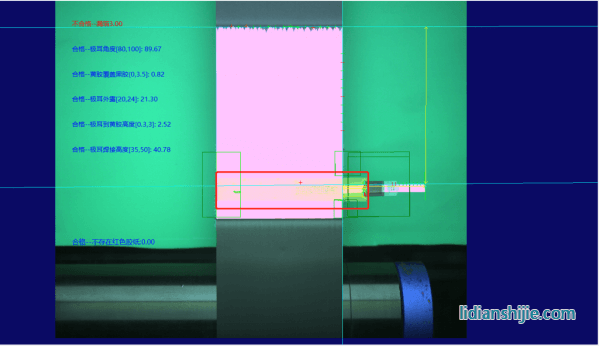

上圖:在膠帶檢測中,可檢測有無極耳膠、極耳膠外露尺寸、極耳外露尺寸、極耳點焊間距、焊接膠帶有無、焊接膠帶有無漏箔、極耳與極片是否垂直、極片瑕疵(黑點、白點、劃痕,檢測面積>0.2mm2檢測出)等項,誤判率≤1%,漏判率≤0.01%。

3、項目成果

思謀方案上線后,極大提高了客戶的生產質量。

●穩定檢出各類隔膜、極片缺陷,誤檢率≤0.1%,缺陷檢出率>99.9%,檢測速度: ≥2500mm/s.

●測量檢測精度二次元對比<±0.12mm,GRR≤10%

●視覺系統采用模塊化、輕便化、UI層與數據處理層隔離技術系統運行更加穩定

●具備一鍵復檢功能、UI界面設計簡潔、支持與主流PLC通訊、支持將圖片,數據上傳至服務器的功能塊

●硬件配置高相機采用全局快門曝光融合分時頻閃技術,數據采集系統穩定高效快速,更加適合高速捕捉動態采集

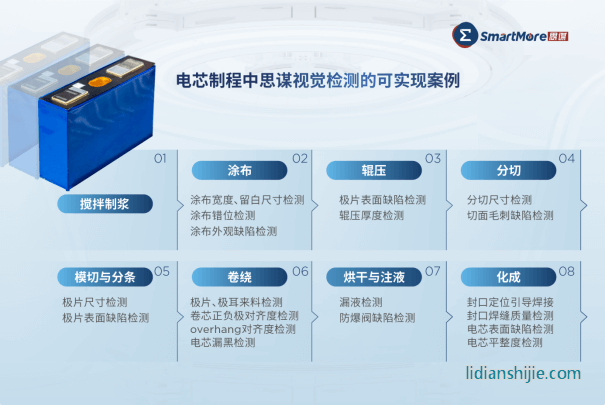

通過與多個鋰電企業的深度合作與積累,在電芯制程的主要工藝段,思謀均可提供完整的質檢方案。此外,在其他各工藝段中,基于完善的架構設計,思謀也形成了標準化的視覺質檢方案,涉及鋰電結構件,電芯前、中、后段,模組&PACK工藝段。

思謀 標準化的視覺質檢方案

方案可根據客戶具體產線問題的調整,進行具體視覺方案優化,最終幫助快速完成產線上量生產,在保障鋰電質檢安全的前提下,實現產能有效提升。

未來思謀將與鋰電行業繼續共同發展,將機器視覺能力進一步賦能到鋰電生產過程中,為新能源鋰電行業安全、高效、高質量發展保駕護航。
